s负温度系数热敏电阻--NTC thermistors

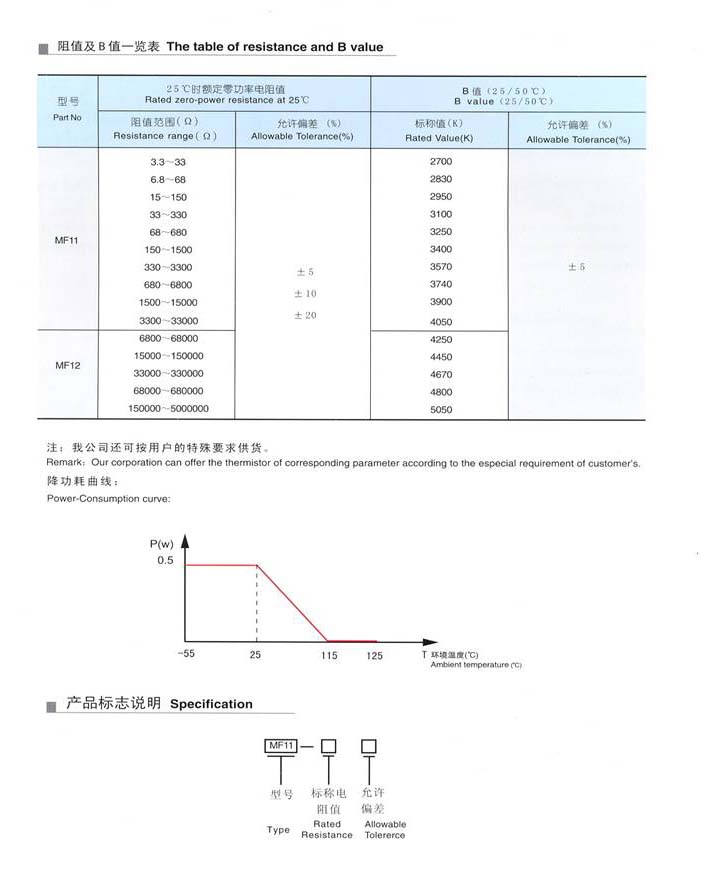

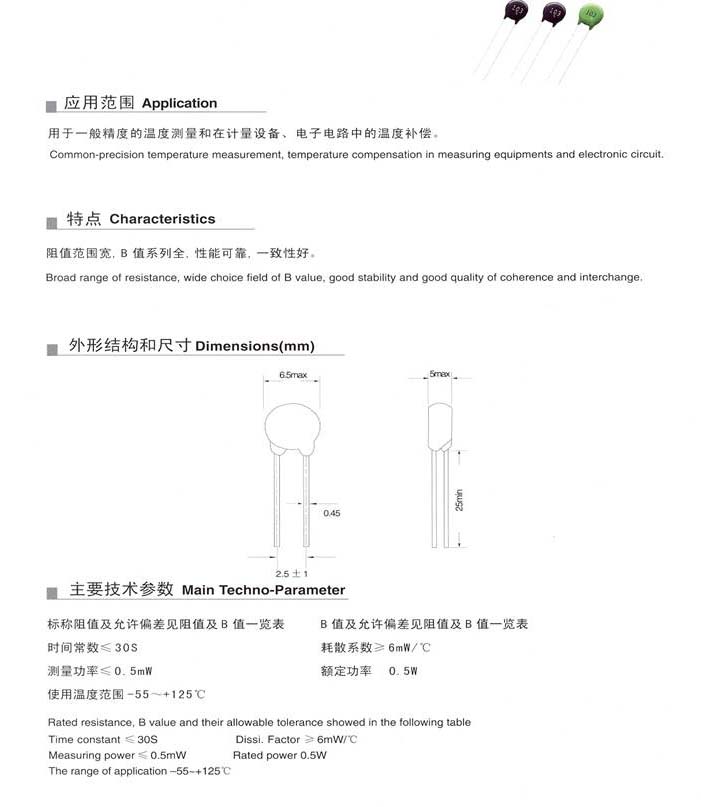

MF11

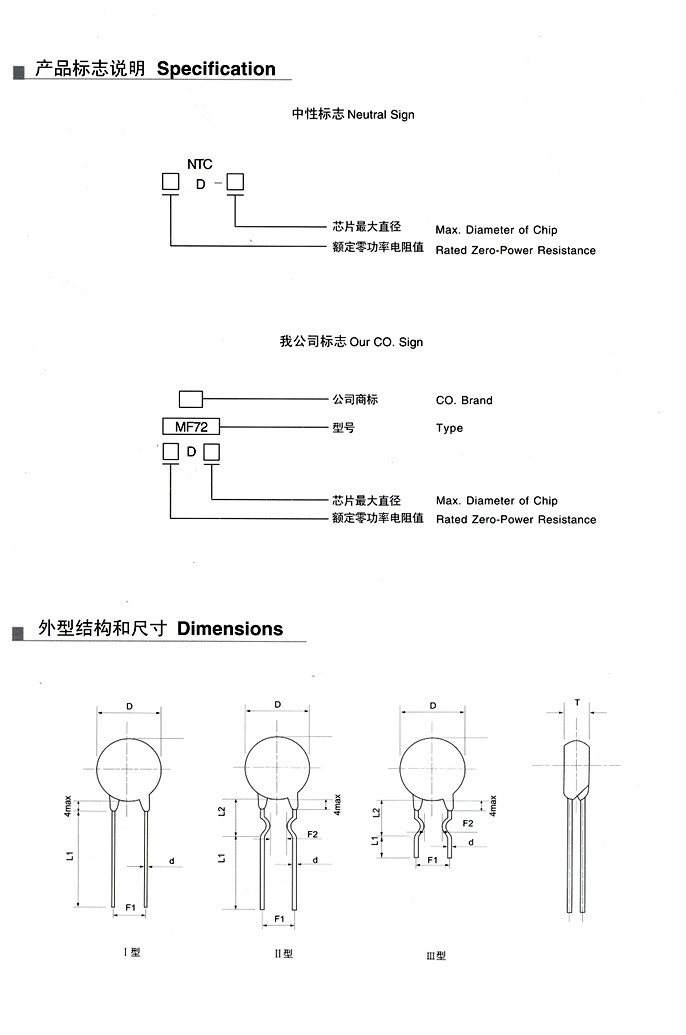

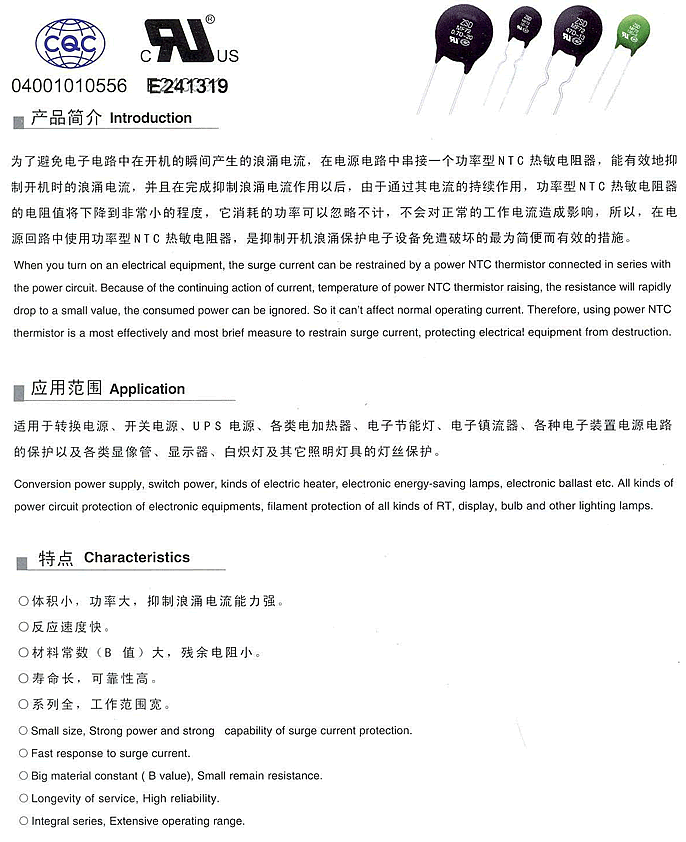

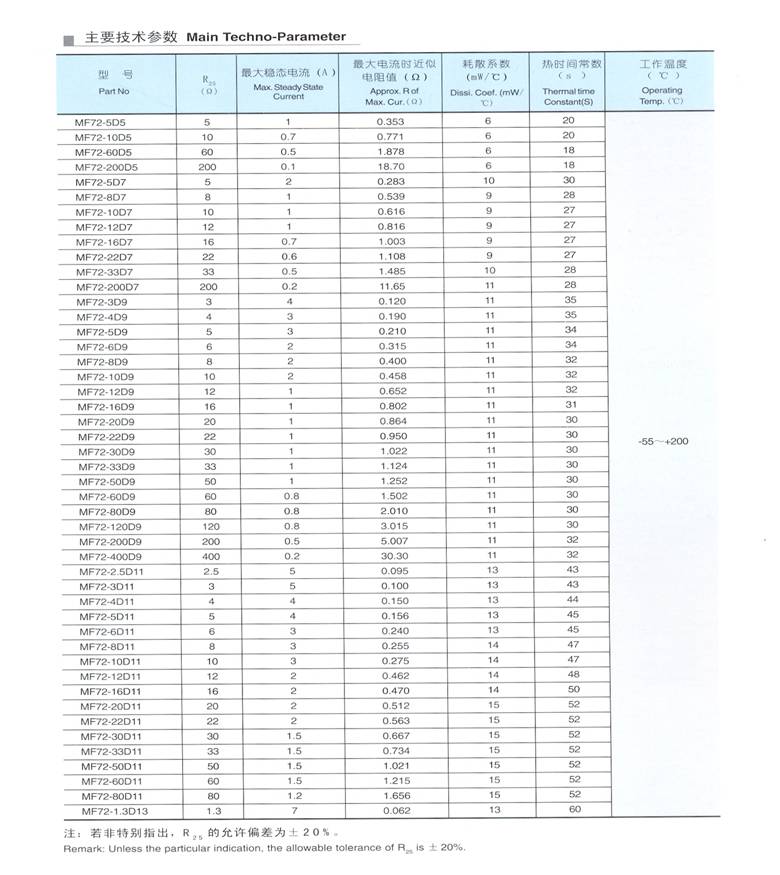

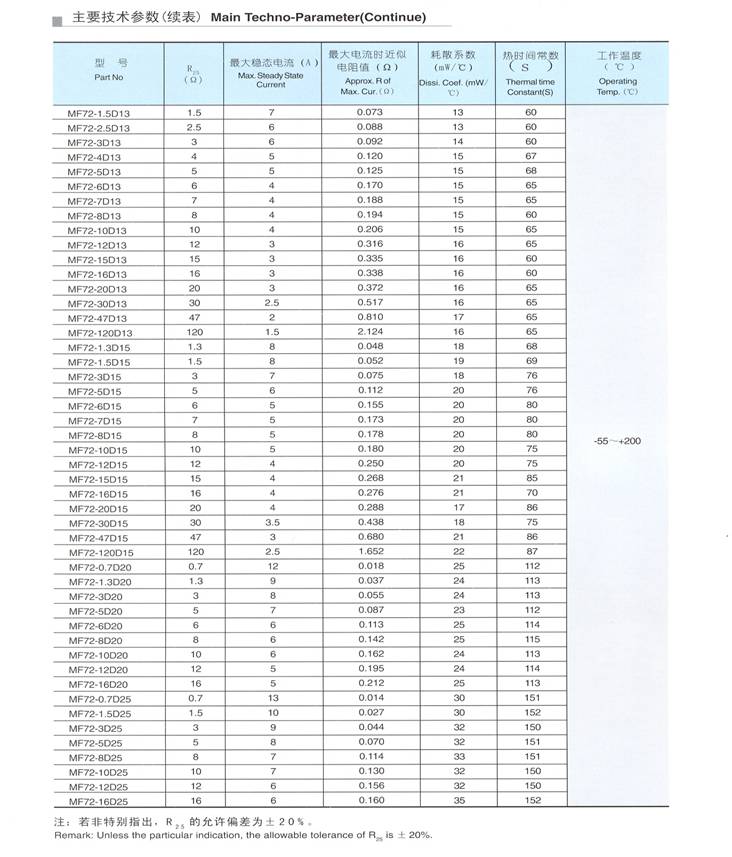

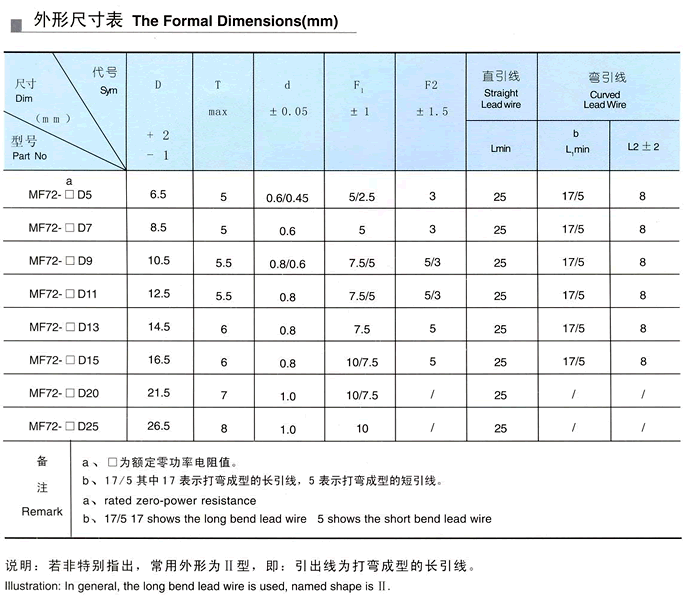

MF72

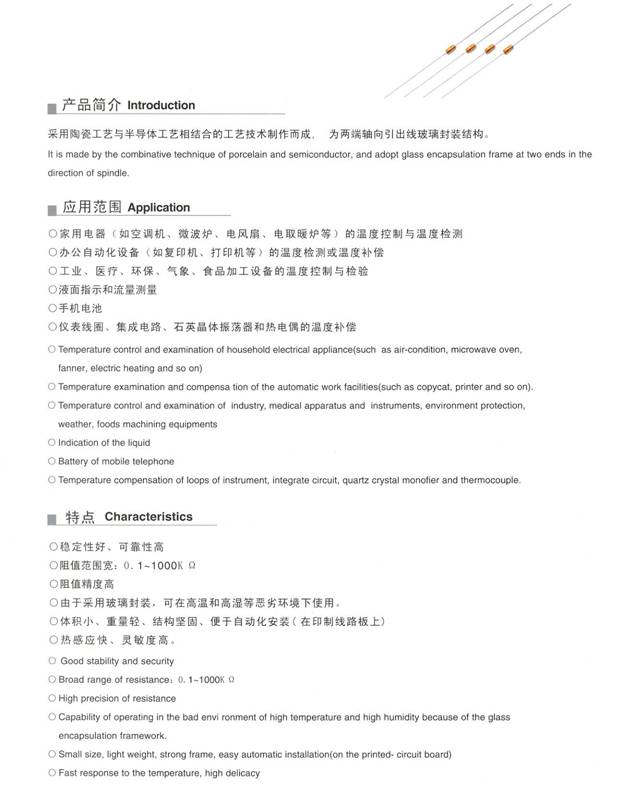

MF58

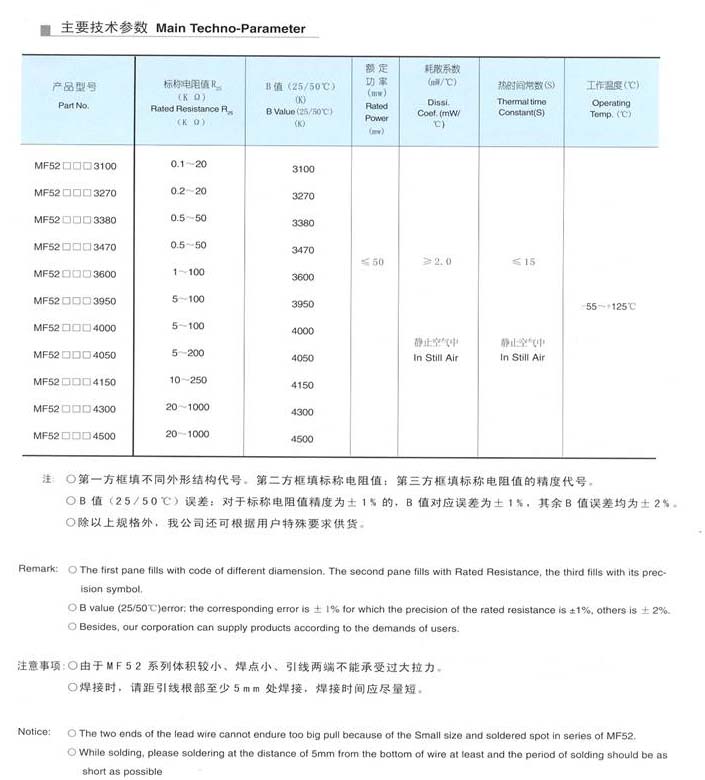

MF52
MF52B
MF58D

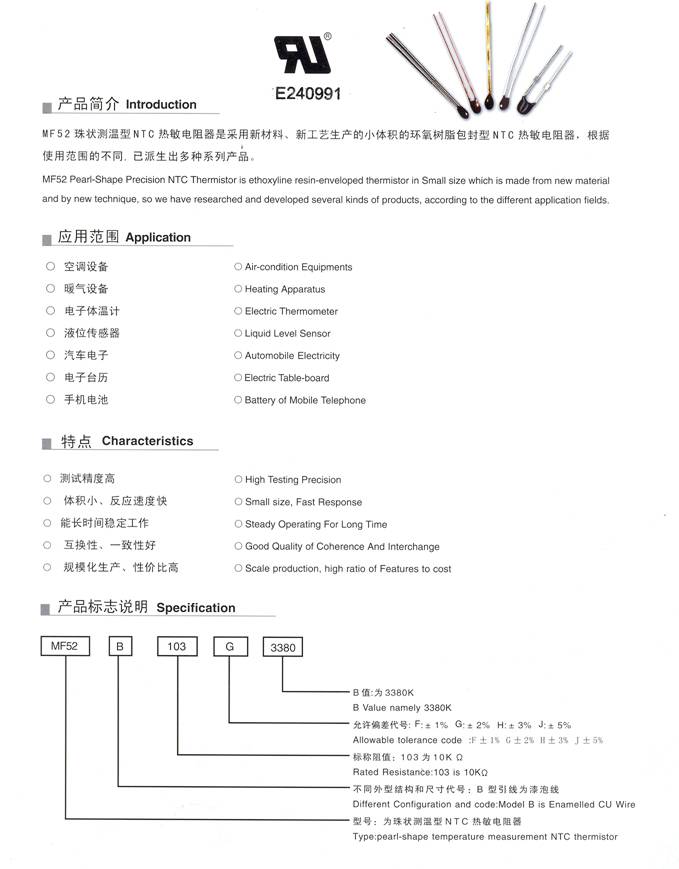

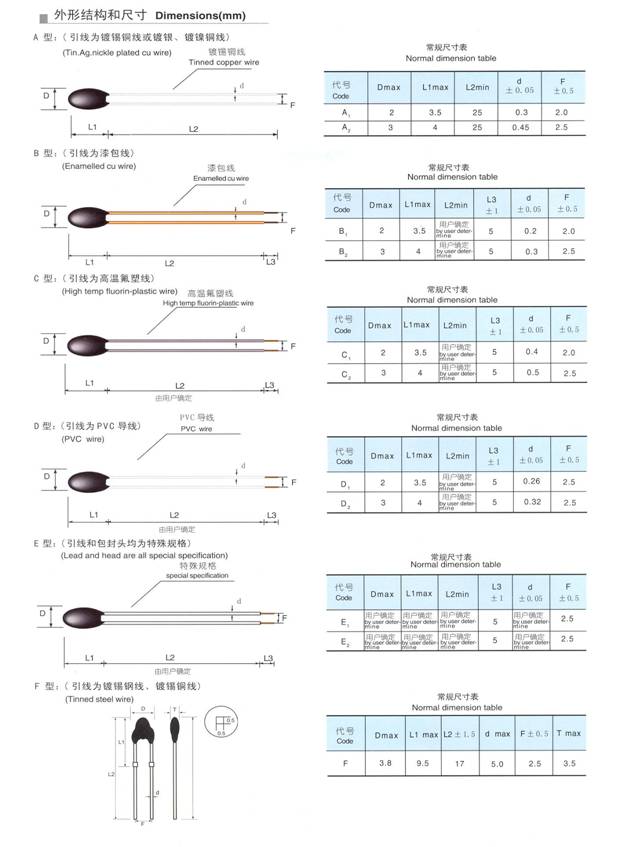

MF52B 珠状精密漆包线树脂涂装型
PDF文件下载 automotive fuse clip

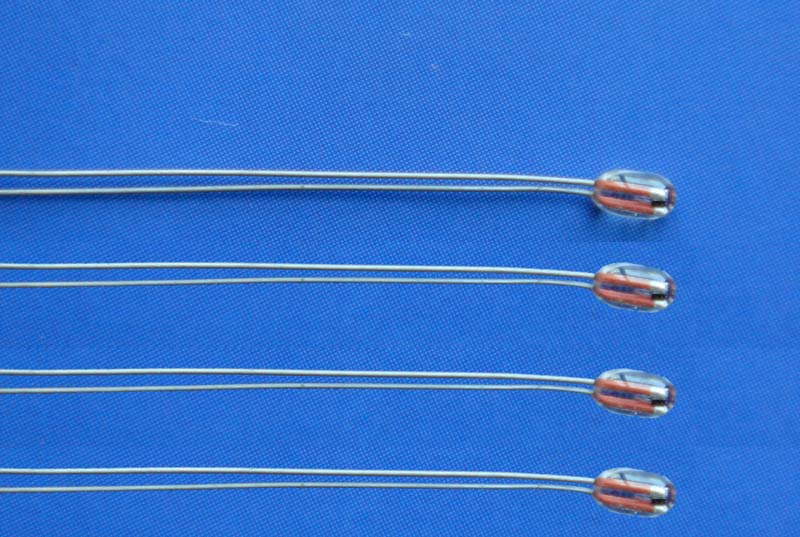

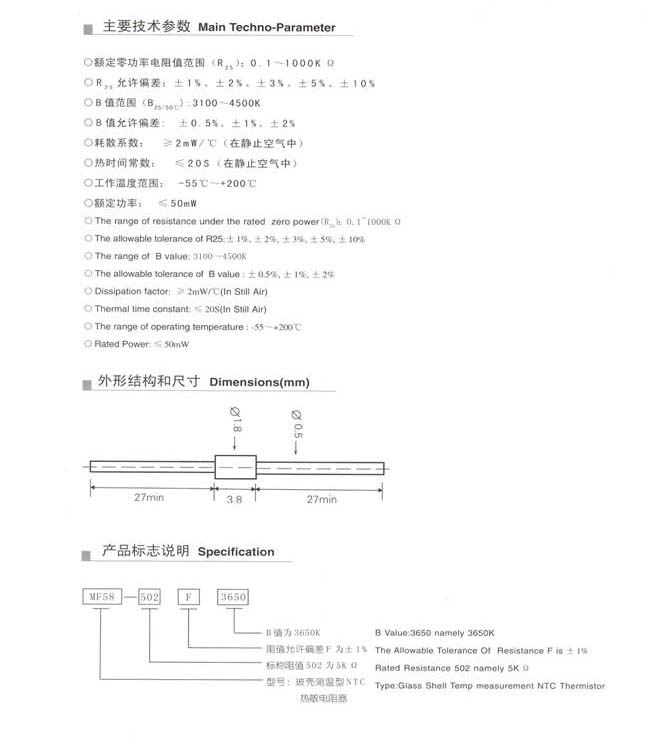

MF58D 单端玻壳精密型
PDF文件下载 automotive fuse clip

NTC 热敏电阻器介绍

NTC 热敏电阻器是一种以过渡金属(Co/Mn/Ni/Fe)氧化物为主要原材料组成 ,经高温烧结,用半导体加工工艺,通过各种封装形式制造而成得半导体陶瓷元件,它具有电阻值随着温度的变化而相应变化的特性。即在一定的测量功率下,电阻值随温度上升而下降。利用这一特性,可将 NTC 热敏电阻器及温度传感器用在温度补偿、抑制浪涌电流和测控温等场合。 我公司制造的热敏电阻产品品种齐全,参数可调整设计, 性能良好, 精度高,互换性好.

NTC 热敏电阻器主要技术参数:

■ 零功率电阻值RT
在规定温度下采用引起电阻变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。

■ 额定零功率电阻值R25
热敏电阻器的设计电阻值,通常是指 25 ℃ 时测得的零功率电阻值并标志在热敏电阻器上面。

■ B 值
B 值是负温度系数热敏电阻器的热敏指数,它被定义为两个温度下零功率电阻值的自然对数之差与这两个温度倒数之差的比值。即:
p1
式中:
R T1- 温度为 T 1 时的零功率电阻值
R T2- 温度为 T 2 时的零功率电阻值
除非特别指出, B 值是由 25 ℃ ( 298.15K )和 50 ℃ ( 323.15K )的零功率电阻值计算而得到的, B 值在工作温度范围内并不是一个严格的常数。

■ 零功率电阻值温度系数 a T
指在规定温度下,热敏电阻器的零功率电阻值随温度的变化率与它的零功率电阻值之比。即:

p2
式中:
a T — 温度为 T 时的零功率电阻值温度系数
R T — 温度为 T 时的零功率电阻值
T — 温度(以 K 表示)
B — B 值

■ 耗散系数 &
在规定的环境温度下,热敏电阻器耗散功率变化与其相应温度变化之比,即:
p3
在工作温度范围内, & 随环境温度变化而有所变化

■ 热时间常数 I
在零功率条件下,当温度发生突变时,热敏电阻体温度变化了始末两个温度差的 63.2% 所需的时间。
I 与热敏电阻器的热容量 C 成正比,与其耗散系数 δ 成反比,即:
p4

■ 最大稳态电流
在环境温度为 25 ℃ 时允许施加在热敏电阻器上的最大连续电流。

■ 电阻 --- 温度特性
热敏电阻器的零功率电阻值与其电阻体温度之间的依赖关系 R:零功率电阻值 T: 绝对温度K℃
p22
NTC 热敏电阻的阻温特性曲线
