功率型 NTC 热敏电阻器
为了避免电子电路中在开机的瞬间产生的浪涌电流 , 在电源电路中串接一个功率型 NTC 热敏电阻器 , 能有效地抑制开机时的浪涌电流 , 并且在完成抑制浪涌电流作用以后 , 由于通过其电流的持续作用 , 功率型 NTC 热敏电阻器的电阻值将下降到非常小的程度 , 它消耗的功率可以忽略不计 , 不会对正常的工作电流造成影响 , 所以 , 在电源回路中使用功率型 NTC 热敏电阻器 , 是抑制开机时的浪涌 , 以保护电子设备免遭破坏的最为简便而有效的措施。
□ 应用范围
适用于转换电源、开关电源、 UPS 电源、各类电加热器、电子节能灯、电子镇流器、各种电子装置电源电路的保护以及彩色显示像管、白炽灯及其它照明灯具的灯丝保护。
□ 特点
○ 体积小,功率大,抑制浪涌电流能力强。
○ 反应速度快。
○ 材料常数( B 值)大,残余电阻小。
○ 寿命长,可靠性高。
○ 系列全,工作范围宽。

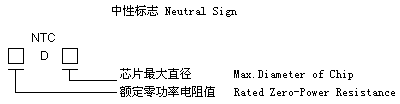

□ 产品标志说明
□ 外形尺寸表
型号 代号 |
D
+2
-1 |
T
max |
d
±0.05 |
F1
±1 |
F2
±1.5 |
直引线 |
弯引线 |
Lmin |
bL1min |
L2+2 |
□D5 |
6.5 |
5 |
0.6/0.45 |
5/2.5 |
3 |
25 |
17/5 |
8 |
□D7 |
8.5 |
5 |
0.6 |
5 |
3 |
25 |
17/5 |
8 |
□D9 |
10.5 |
5.5 |
0.8/0.6 |
7.5/5 |
5/3 |
25 |
17/5 |
8 |
□D11 |
12.5 |
5.5 |
0.8/0.6 |
7.5/5 |
5/3 |
25 |
17/5 |
8 |
□D13 |
14.5 |
6 |
0.8 |
7.5 |
5 |
25 |
17/5 |
8 |
□D15 |
16.5 |
6 |
0.8 |
10/7.5 |
5 |
25 |
17/5 |
8 |
□D20 |
21.5 |
7 |
1.0 |
10/7.5 |
/ |
25 |
/ |
/ |
□D25 |
26.5 |
8 |
1.0 |
10 |
/ |
25 |
/ |
/ |
备 注 |
a 、□ 为额定零功率电阻值。
b 、17/5其中17表示打弯成型的长引线,5表示打弯的短引线。 |
说明: 若非特别指出,常用外形为Ⅱ型,即: 引出线为打弯成型的长引线。 □ 主要技术参数
型号 |
R25(Ω) |
最大稳态
电流(A) |
最大电流时
近似电阻值(Ω) |
耗散系数
(mW/℃) |
热时间常数(S) |
工作温度(℃) |
NTC 5D-5 |
5 |
1 |
0.353 |
6 |
20 |
–55~+200 |
NTC 10D-5 |
10 |
0.7 |
0.771 |
6 |
20 |
NTC 60D-5 |
60 |
0.5 |
1.878 |
6 |
18 |
NTC 200D-5 |
200 |
0.1 |
6.259 |
6 |
18 |
NTC 5D-7 |
5 |
2 |
0.283 |
10 |
30 |
NTC 8D-7 |
8 |
1 |
0.539 |
9 |
28 |
NTC 10D-7 |
10 |
1 |
0.616 |
9 |
27 |
NTC 12D-7 |
12 |
1 |
0.816 |
9 |
27 |
NTC 16D-7 |
16 |
0.7 |
1.003 |
9 |
27 |
NTC 22D-7 |
22 |
0.6 |
1.108 |
9 |
27 |
NTC 33D-7 |
33 |
0.5 |
1.485 |
10 |
28 |
NTC 200D-7 |
200 |
0.2 |
6.233 |
11 |
28 |
NTC 3D-9 |
3 |
4 |
0.120 |
11 |
35 |
NTC 4D-9 |
4 |
3 |
0.190 |
11 |
35 |
NTC 5D-9 |
5 |
3 |
0.210 |
11 |
34 |
NTC 6D-9 |
6 |
2 |
0.315 |
11 |
34 |
NTC 8D-9 |
8 |
2 |
0.400 |
11 |
32 |
NTC 10D-9 |
10 |
2 |
0.458 |
11 |
32 |
NTC 12D-9 |
12 |
1 |
0.652 |
11 |
32 |
NTC 16D-9 |
16 |
1 |
0.802 |
11 |
31 |
NTC 20D-9 |
20 |
1 |
0.864 |
11 |
30 |
NTC 22D-9 |
22 |
1 |
0.950 |
11 |
30 |
NTC 30D-9 |
30 |
1 |
1.002 |
11 |
30 |
NTC 33D-9 |
33 |
1 |
1.124 |
11 |
30 |
NTC 50D-9 |
50 |
1 |
1.252 |
11 |
30 |
NTC 60D-9 |
60 |
0.8 |
1.502 |
11 |
30 |
NTC 80D-9 |
80 |
0.8 |
2.010 |
11 |
30 |
NTC 120D-9 |
120 |
0.8 |
3.015 |
11 |
30 |
NTC 200D-9 |
200 |
0.5 |
5.007 |
11 |
32 |
NTC 400D-9 |
400 |
0.2 |
9.852 |
11 |
32 |
NTC2.55D-11 |
2.5 |
5 |
0.095 |
13 |
43 |
NTC 3D-11 |
3 |
5 |
0.100 |
13 |
43 |
NTC 4D-11 |
4 |
4 |
0.150 |
13 |
44 |
NTC 5D-11 |
5 |
4 |
0.156 |
13 |
45 |
NTC 6D-11 |
6 |
3 |
0.240 |
13 |
45 |
NTC 8D-11 |
8 |
3 |
0.255 |
14 |
47 |
NTC 10D-11 |
10 |
3 |
0.275 |
14 |
47 |
NTC 12D-11 |
12 |
2 |
0.462 |
14 |
48 |
NTC 16D-11 |
16 |
2 |
0.470 |
14 |
50 |
NTC 20D-11 |
20 |
2 |
0.512 |
15 |
52 |
NTC 22D-11 |
22 |
2 |
0.563 |
15 |
52 |
NTC 30D-11 |
30 |
1.5 |
0.667 |
15 |
52 |
NTC 33D-11 |
33 |
1.5 |
0.734 |
15 |
52 |
NTC 50D-11 |
50 |
1.5 |
1.021 |
15 |
52 |
NTC 60D-11 |
60 |
1.5 |
1.215 |
15 |
52 |
NTC 80D-11 |
80 |
1.2 |
1.156 |
15 |
52 |
NTC 1.3D-3 |
1.3 |
7 |
0.062 |
13 |
60 |
NTC 1.5D-13 |
1.5 |
7 |
0.073 |
13 |
60 |
NTC 2.5D-13 |
20.5 |
6 |
0.088 |
13 |
60 |
NTC 3D-13 |
3 |
6 |
0.092 |
14 |
60 |
NTC 4D-13 |
4 |
5 |
0.120 |
15 |
67 |
NTC 5D-13 |
5 |
5 |
0.125 |
15 |
68 |
NTC 6D-13 |
6 |
4 |
0.170 |
15 |
65 |
NTC 7D-13 |
7 |
4 |
0.188 |
15 |
65 |
NTC 8D-13 |
8 |
4 |
0.194 |
15 |
60 |
NTC 10D-13 |
10 |
4 |
0.206 |
15 |
65 |
NTC 12D-13 |
12 |
3 |
0.316 |
16 |
65 |
NTC 15D-13 |
15 |
3 |
0.335 |
16 |
65 |
NTC 20D-13 |
20 |
3 |
0.372 |
16 |
65 |
NTC 30D-13 |
30 |
2.5 |
0.517 |
16 |
65 |
NTC 47D-13 |
47 |
2 |
0.810 |
17 |
65 |
NTC120D-13 |
120 |
1.5 |
2.124 |
16 |
65 |
NTC 1.3D-15 |
1.3 |
8 |
0.048 |
18 |
68 |
NTC 1.5D-15 |
1.5 |
8 |
0.052 |
19 |
69 |
NTC 3D-15 |
3 |
7 |
0.075 |
18 |
76 |
NTC 5D-15 |
5 |
6 |
0.112 |
20 |
76 |
NTC 6D-15 |
6 |
5 |
0.155 |
20 |
80 |
NTC 7D-15 |
7 |
5 |
0.173 |
20 |
80 |
NTC 8D-15 |
9 |
5 |
0.178 |
20 |
80 |
NTC 10D-15 |
10 |
5 |
0.180 |
20 |
75 |
NTC 12D-9 |
12 |
4 |
0.250 |
20 |
75 |
NTC 15D-15 |
15 |
4 |
0.268 |
21 |
85 |
NTC 16D-15 |
16 |
4 |
0.276 |
21 |
70 |
NTC 20D-15 |
20 |
4 |
0.288 |
17 |
86 |
NTC 30D-15 |
30 |
3.5 |
0.438 |
18 |
75 |
NTC 47D-15 |
47 |
3 |
0.680 |
21 |
86 |
NT 120D-15 |
120 |
2.5 |
1.652 |
22 |
87 |
NTC0.7D-20 |
0.7 |
12 |
0.018 |
25 |
89 |
NTC 1.3D-20 |
1.3 |
9 |
0.037 |
24 |
88 |
NTC 3D-20 |
3 |
8 |
0.055 |
24 |
88 |
NTC 5D-20 |
5 |
7 |
0.087 |
23 |
87 |
NTC 6D-20 |
6 |
6 |
0.113 |
25 |
103 |
NTC 8D-20 |
8 |
6 |
0.113 |
25 |
105 |
NTC 10D-20 |
10 |
6 |
0.162 |
24 |
102 |
NTC 12D-20 |
12 |
5 |
0.195 |
24 |
100 |
NTC 16D-20 |
16 |
5 |
0.212 |
25 |
100 |
NTC 0.7D-25 |
0.7 |
13 |
0.014 |
30 |
120 |
NTC 1.5D-25 |
1.5 |
10 |
0.027 |
30 |
121 |
NTC 3D-25 |
3 |
9 |
0.044 |
32 |
124 |
NTC 5D-25 |
5 |
8 |
0.070 |
32 |
125 |
NTC 8D-25 |
8 |
7 |
0.114 |
33 |
125 |
NTC 10D-25 |
10 |
7 |
0.130 |
32 |
127 |
NTC 12D-25 |
12 |
6 |
0.156 |
32 |
126 |
NTC 16D-25 |
16 |
6 |
0.160 |
35 |
126 |
注:若非特别指出,R25的偏差为±20%。 |
